 CEPILLOS STRIP LINEALES

La base de metal U permite realizar cepillos de alta densidad.


 SOLICITUD DE OFERTA

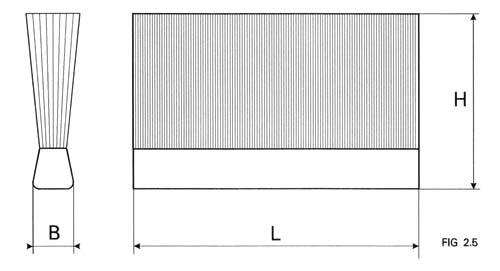

Para pedidos o peticiones de oferta, por favor, llene la tabla 2.4 los símbolos de los cuales se refieren a la figura 2.5.

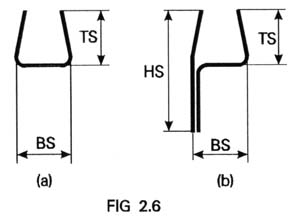

Para el montaje de un cepillo con una banda lineal simple disponemos de dos tipos diferentes de sección de perfiles, ambos hechos de acero galvanizado duro. El tipo ( a ) está diseñado para soldar al soporte metálico, mientras que el tipo ( b ) se instala con tornillos.
Las dimensiones disponibles se muestran en la tabla 2.5.
La longitud estándar del soporte es 1000mm excepto para el modelo B=5 ( b) que es 2500mm.


TAB 2.5 - Dimensions de soporte tipo (a)

B

8

10

13

14

20

BS

13

14

19

19

24

TS

12

12

15

15

27

MAT.

S-X

S-X

S-X

S-X

S


TAB 2.5 - Dimensions de soporte tipo (b)

B

4

5

8

10

13

14

BS

6.5

8.1

13

14

19

19

TS

6.5

8.8

12

12

17

17

HS

17.5

24.8

30

30

38

38

MAT.

A-AN

A-AN

S

S-X

S

S

Leyenda de materiales (tab 2.5 a/b)

S

ACERO GALVANIZADO

X

ACERO INOXIDABLE

A

ALUMINIO

AN

NEGRO ANODIZADO


 TABLA 2.4
 N° piezas
BASE GALVANIZADA BASE ACERO INOX
B=
mm
H=
mm
L=
mm
 MATERIAL DEL FILAMENTO
 DIÁMETRO DEL FILAMENTO
d=
mm
lisoonduladoblanconegro
SOPORTE (a) SOPORTE (b)

 NOMBRE
 COMPAÑÍA
 TELÉFONO
 FAX
 E-MAIL
 NOTAS
